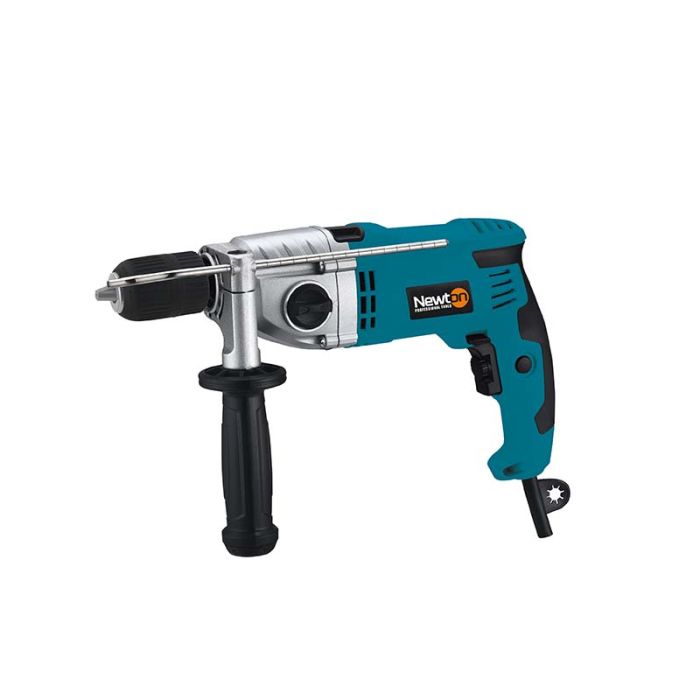

Newton Trapano a percussione 1050 Watt

Montaggio dell’impugnatura secondariaRuotare la parte inferiore dell’impugnatura in senso antiorario fino ad allentarla, inserirla sulla flangia dietro il mandrino, orientarla nella posizione di lavoro più comoda e bloccarla ruotando in senso orario. Eseguire questa operazione sempre con la macchina scollegata dalla rete.

Regolazione del fermo di profonditàInserire la punta nel mandrino. Allentare l’impugnatura secondaria, spingere il fermo in avanti fino ad allinearne l’estremità con la punta, poi arretrarlo della distanza corrispondente alla profondità di foratura desiderata. Bloccare l’impugnatura.

Selezione della velocitàRuotare il selettore alta/bassa velocità (7) nella posizione desiderata: posizione 1 per velocità inferiore (0–1200 giri/min), posizione 2 per velocità superiore (0–3200 giri/min). Non cambiare la posizione del selettore con la macchina accesa.

Commutazione percussione / foraturaImpostare l’interruttore (3) sulla modalità desiderata prima di avviare la macchina. Per la foratura di legno e metallo usare la modalità foratura; per la muratura usare la percussione. Non modificare l’impostazione con la macchina in funzione.

Avvio e arrestoPremere l’interruttore principale (6) per avviare: la velocità aumenta proporzionalmente alla pressione esercitata. Rilasciare per arrestare. Per il funzionamento continuo tenere premuto (6) e premere il pulsante di blocco (5); per disattivare premere di nuovo (6) e rilasciare.

Inversione di marciaImpostare l’interruttore di direzione (4) nella direzione desiderata prima dell’avvio. Non cambiare la direzione con la macchina in movimento.

Prevenzione del surriscaldamentoNon esercitare pressione eccessiva durante la foratura: riduce la velocità, sollecita il motore e può causare sovraccarico. Se il motore si surriscalda, farlo girare a vuoto per due minuti, poi interrompere il lavoro per un breve periodo. Pulire la macchina con panno e spazzola; verificare che le fessure di ventilazione non siano ostruite.

Prima dell’usoLeggere integralmente il manuale di istruzioni. Verificare che la tensione di rete corrisponda a quella indicata sulla targhetta (230 V — 50 Hz). Assicurarsi che l’interruttore sia in posizione OFF prima di collegare la spina. Rimuovere chiavi e attrezzi di regolazione prima dell’avvio.

Dispositivi di protezione individualeIndossare sempre occhiali di protezione. In caso di pressione sonora superiore a 85 dB(A) utilizzare cuffie antirumore. Indossare scarpe antinfortunistiche, maschera antipolvere e casco se le condizioni di lavoro lo richiedono. Non indossare abiti larghi, gioielli o capelli sciolti nelle vicinanze di parti in movimento.

Sicurezza elettricaNon modificare la spina. Non utilizzare adattatori. Evitare il contatto del corpo con superfici collegate a terra (tubi, radiatori). Non esporre la macchina a pioggia o umidità. Non trascinare la macchina per il cavo. Per l’uso in ambienti umidi impiegare un dispositivo a corrente residua (RCD). Per prolunghe in esterni utilizzare cavi omologati per uso esterno.

Foratura in pareti e soffittiPrima di forare verificare l’assenza di cavi elettrici, tubi o altri ostacoli nascosti nella zona di lavoro. Durante la foratura toccare solo il corpo in plastica della macchina, mai le parti metalliche.

Manutenzione e riparazioniScollegare sempre la spina prima di qualsiasi regolazione, sostituzione di accessori o riporre la macchina. Le riparazioni devono essere affidate esclusivamente a tecnici qualificati che utilizzino solo ricambi originali. Non utilizzare la macchina se l’interruttore non funziona correttamente.

ConservazioneConservare la macchina fuori dalla portata dei bambini. Non consentire l’uso a persone non addestrate o non a conoscenza delle istruzioni di sicurezza.

Posso usarlo per avvitare?Sì. Impostando l’interruttore percussione/foratura (3) in modalità foratura e selezionando la direzione di marcia con l’interruttore (4), il trapano può essere utilizzato come cacciavite. Usare la posizione 1 e velocità ridotta per un controllo ottimale.

Come estraggo una punta inceppata?Spegnere la macchina, invertire la direzione di marcia tramite l’interruttore (4) e avviare brevemente per allentare la punta. In alternativa usare la chiave del mandrino per sbloccarla manualmente con la macchina scollegata.

Posso cambiare la velocità durante la foratura?La rotella di regolazione sull’interruttore principale (6) può essere modulata durante il lavoro. Il selettore alta/bassa velocità (7) e l’interruttore percussione/foratura (3) non devono invece essere commutati con la macchina in funzione.

Il cavo di alimentazione è sostituibile?Sì, ma la sostituzione deve essere eseguita esclusivamente da un centro di assistenza autorizzato o da un tecnico qualificato, utilizzando un cavo dello stesso tipo, per non compromettere la sicurezza del doppio isolamento.

Quali punte sono compatibili?Il mandrino da 13 mm è compatibile con punte elicoidali standard per ferro, punte in legno e punte SDS-plus per muratura (con adattatore). Utilizzare sempre punte del diametro e del tipo corretto per il materiale da forare.
