Articolo #: 872722
EAN#: 8005543631690

Bticino Presa schuko bipasso in custodia IP55 2 moduli

Aggiungi alla lista desideri
  • Custodia con grado di protezione IP55 contro polvere e getti d'acqua
  • Corrente nominale 16A, tensione di esercizio 250V AC
  • Standard 2P+T (2 poli + terra) secondo normativa Schuko
  • Compatibile con spine tedesche Schuko e spine italiane tipo L (10A e 16A)
  • Occupazione 2 moduli nella serie Matix BTicino
  • Installabile in ambienti interni ed esterni coperti
  • Finitura bianca RAL 9010
  • Codice articolo AM5440/16, EAN 8012199664149

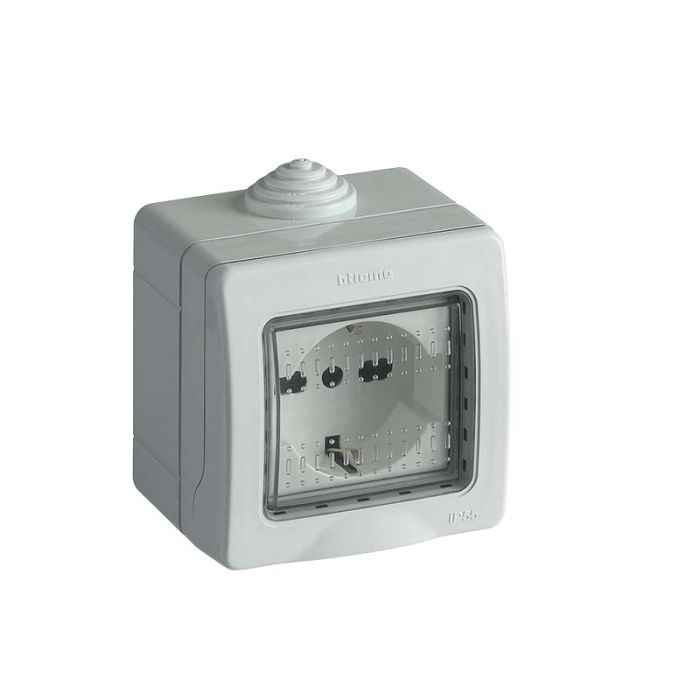

Presa Schuko Bipasso BTicino Matix AM5440/16 in Custodia IP55

La presa Schuko bipasso BTicino Matix AM5440/16 rappresenta una soluzione tecnica per l'alimentazione elettrica in ambienti che richiedono protezione dagli agenti atmosferici. La custodia con grado di protezione IP55 consente l'installazione sia in ambienti interni che in spazi esterni coperti, garantendo resistenza alla polvere e ai getti d'acqua.

Progettata secondo lo standard 2P+T, questa presa universale accoglie sia spine tedesche Schuko che spine italiane di tipo L (10A e 16A), eliminando la necessità di adattatori. L'architettura a 2 moduli e la corrente nominale di 16A a 250V rendono questo componente adatto all'alimentazione di elettrodomestici, utensili e apparecchiature professionali.

Custodia IP55 protetta 16A 250V Standard 2P+T Schuko 2 moduli Matix Compatibilità universale Serie Matix BTicino Uso interno/esterno Colore bianco
Specifiche principali Specifiche principali
CaratteristicaValore
Codice ProdottoAM5440/16
EAN8012199664149
SerieMatix
MarchioBTicino
TipologiaPresa Schuko bipasso universale
Standard2P+T
Tensione Nominale250V AC
Corrente Nominale10-16A
Grado di ProtezioneIP55
Numero Moduli2
Compatibilità SpineSchuko tedesca, italiana tipo L 10A e 16A
ColoreBianco
MaterialeTecnopolimero
Destinazione d'UsoInterno ed esterno coperto
Vantaggi per te Vantaggi per te
  • Protezione IP55 certificata: Il grado di protezione IP55 garantisce completa protezione contro la polvere e resistenza ai getti d'acqua da ogni direzione, consentendo l'installazione in terrazzi, portici, garage e ambienti umidi.
  • Compatibilità universale: La configurazione Schuko 2P+T accetta sia spine tedesche che spine italiane da 10A e 16A, eliminando la necessità di adattatori e semplificando l'utilizzo con diverse apparecchiature.
  • Corrente elevata: La portata di 16A a 250V permette l'alimentazione di elettrodomestici e utensili con potenza fino a 4000W, inclusi aspirapolvere, compressori, elettroutensili e apparecchiature da giardino.
  • Integrazione serie Matix: L'occupazione di 2 moduli standard consente l'inserimento in supporti e scatole della serie Matix BTicino, facilitando la progettazione di impianti modulari e la sostituzione di componenti esistenti.
  • Custodia stagno per esterni: La protezione stagno consente l'installazione in punti di prelievo esterni come giardini, terrazzi e locali tecnici, mantenendo la sicurezza dell'impianto anche in presenza di umidità e spruzzi d'acqua.
  • Qualità costruttiva BTicino: Il tecnopolimero utilizzato garantisce resistenza meccanica, isolamento elettrico e durabilità nel tempo, con contatti dimensionati per sostenere la corrente nominale senza surriscaldamenti.
Installazione Installazione

Interruzione alimentazionePrima di qualsiasi operazione, disattivare l'interruttore magnetotermico dedicato alla linea elettrica interessata e verificare l'assenza di tensione con un tester.

Preparazione supportoInstallare il supporto a 2 moduli Matix nella scatola da incasso. Verificare che la scatola sia adeguatamente protetta se l'installazione è in ambiente esterno o umido.

Collegamento conduttoriCollegare il conduttore di fase (L), il neutro (N) e il conduttore di protezione (PE) ai rispettivi morsetti, rispettando la polarità. Utilizzare conduttori con sezione adeguata alla corrente di 16A.

Fissaggio meccanismoInserire il meccanismo della presa nel supporto Matix e fissarlo mediante le apposite viti di bloccaggio. Verificare la corretta tenuta meccanica.

Installazione custodia IP55Montare la custodia di protezione IP55 sul meccanismo, assicurandosi che le guarnizioni siano correttamente posizionate per garantire la tenuta contro polvere e acqua.

Verifica funzionaleRipristinare l'alimentazione e verificare la corretta funzionalità della presa con un tester. Controllare la presenza della tensione nominale e la continuità del conduttore di terra.

Uso consigliato Uso consigliato

Verifica compatibilità spinaPrima dell'inserimento, verificare che la spina dell'apparecchio sia compatibile con lo standard Schuko o italiano tipo L e che la corrente assorbita non superi i 16A.

Inserimento completoInserire completamente la spina nella presa fino al contatto completo dei poli. Un inserimento parziale può causare surriscaldamenti e malfunzionamenti.

Chiusura custodiaDopo ogni utilizzo in ambienti esterni, richiudere correttamente il coperchio della custodia IP55 per mantenere la protezione contro gli agenti atmosferici.

Controllo periodicoVerificare periodicamente lo stato delle guarnizioni della custodia e l'assenza di deformazioni o surriscaldamenti. Sostituire la presa se si notano anomalie.

Limite di potenzaNon collegare apparecchi con assorbimento superiore a 4000W (16A x 250V). Per carichi superiori, utilizzare prese con portata adeguata e linea elettrica dedicata.

Pulizia custodiaPulire periodicamente la custodia esterna con panno umido, evitando l'ingresso di acqua nei contatti elettrici. Verificare che i fori di drenaggio siano liberi.

Sicurezza Sicurezza

Installazione a normaL'installazione deve essere eseguita esclusivamente da personale qualificato nel rispetto della norma CEI 64-8 e delle disposizioni vigenti sugli impianti elettrici.

Protezione lineaLa linea elettrica deve essere protetta a monte con interruttore magnetotermico differenziale da 16A o 20A e dispositivo differenziale con corrente di intervento massima 30mA.

Sezione conduttoriUtilizzare conduttori con sezione minima di 2,5 mm² per correnti fino a 16A. Verificare che i morsetti siano serrati correttamente per evitare falsi contatti.

Continuità di terraVerificare sempre la corretta connessione del conduttore di protezione (PE). L'assenza di messa a terra costituisce grave pericolo per la sicurezza delle persone.

Limiti ambientaliNonostante la protezione IP55, evitare l'installazione in punti soggetti a immersione diretta in acqua o esposizione continua a getti ad alta pressione.

Sostituzione componentiIn caso di danneggiamento della custodia, delle guarnizioni o del meccanismo elettrico, sostituire immediatamente il componente. Non utilizzare prese danneggiate.

Apparecchi difettosiNon utilizzare la presa per alimentare apparecchi che presentano anomalie, surriscaldamenti o perdite verso terra. Verificare preventivamente lo stato degli apparecchi da collegare.

Domande frequenti Domande frequenti

Questa presa può essere installata all'esterno esposto alle intemperie?La custodia IP55 consente l'installazione in ambienti esterni coperti come terrazzi, portici e tettoie. Non è adatta per esposizione diretta e prolungata alla pioggia battente o immersione in acqua.

Quali tipi di spine sono compatibili con questa presa?La presa accetta spine tedesche Schuko standard e spine italiane tipo L da 10A e 16A, sia con alveoli piccoli che grandi, garantendo compatibilità universale con la maggior parte degli elettrodomestici.

Quanti watt massimi posso collegare a questa presa?La corrente nominale di 16A a 250V consente un carico massimo di 4000W. Per apparecchi con potenza superiore è necessario utilizzare prese con portata maggiore e linea elettrica dedicata.

Posso installare questa presa in un impianto esistente Matix?Sì, la presa occupa 2 moduli standard della serie Matix BTicino ed è compatibile con tutti i supporti e le scatole della stessa serie, facilitando l'integrazione in impianti preesistenti.

La custodia IP55 deve essere sempre chiusa?Durante l'utilizzo in ambienti esterni o umidi, il coperchio della custodia deve essere chiuso per mantenere il grado di protezione IP55. In ambienti interni asciutti può rimanere aperto durante l'uso.

È necessaria una protezione differenziale per questa presa?Sì, come per tutte le prese elettriche, la linea deve essere protetta con interruttore differenziale (salvavita) da 30mA massimo, come previsto dalla norma CEI 64-8 sugli impianti elettrici.

Informazioni prodotto e conformita Informazioni prodotto e conformita

Conformita e garanzia

Il prodotto è conforme alle direttive europee sulla sicurezza degli apparecchi elettrici (Bassa Tensione) e sulla compatibilità elettromagnetica, come attestato dalla marcatura CE.

La presa rispetta i requisiti della norma CEI 23-50 per prese a spina per uso domestico e similare e garantisce il grado di protezione IP55 secondo la norma CEI EN 60529.

CE Garanzia 24 mesi IP55

Produttore e distributore

Distributore e importatore: BRICOFER GROUP S.p.A. – Via Vincenzo Tineo 97, 00172 Roma, Italia

Assistenza prodotti: prodotti@bricofer.it
www.bricofer.it

Smaltimento RAEE

Il simbolo del cassonetto barrato indica che il prodotto non deve essere considerato un normale rifiuto domestico, ma consegnato a un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici.

Il corretto smaltimento previene conseguenze negative per l'ambiente e per la salute e aiuta a conservare le risorse naturali. Per informazioni rivolgersi all'ufficio comunale, al servizio locale di smaltimento rifiuti o al punto vendita.
