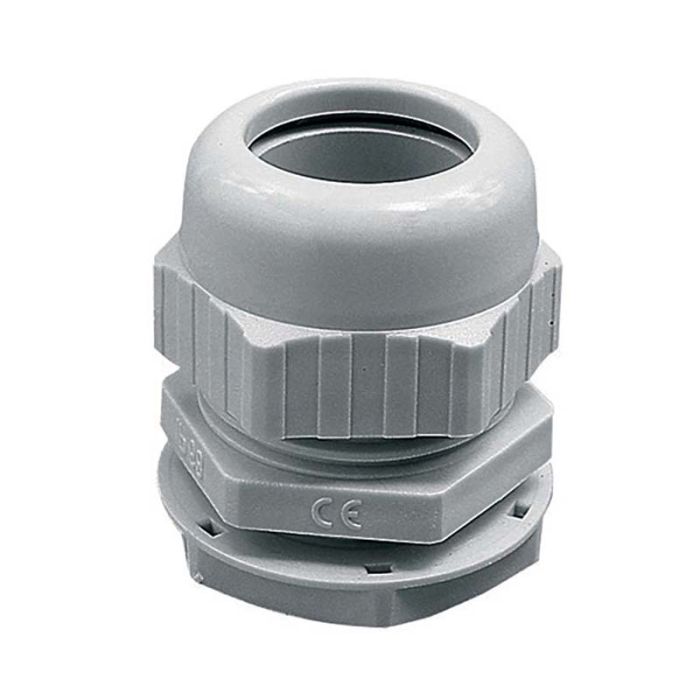

Elettrocanali Pressacavo passo pg11 grigio5 pz

Verifica del foroAssicurarsi che il foro nel pannello o nella scatola corrisponda al diametro richiesto dal passo PG11. Rimuovere eventuali bave o imperfezioni dai bordi del foro.

Inserimento del pressacavoInserire il corpo del pressacavo attraverso il foro dal lato esterno, verificando che la guarnizione base aderisca correttamente alla superficie del pannello.

Serraggio del controdadoAvvitare il controdado dal lato interno fino a bloccare saldamente il pressacavo. Serrare con chiave adeguata evitando eccessive sollecitazioni che potrebbero deformare il nylon.

Passaggio del cavoSfilare la ghiera superiore, inserire il cavo attraverso il pressacavo e riavvitare la ghiera serrando progressivamente fino a sentire la compressione della guarnizione sul cavo.

Controllo della tenutaVerificare visivamente che non ci siano spazi tra guarnizione e cavo. Per applicazioni critiche, eseguire un test di tenuta prima della messa in servizio definitiva.

Ambienti umidi e bagnatiUtilizzare il pressacavo in applicazioni dove è richiesta protezione contro immersione temporanea o permanente, come quadri esterni, impianti nautici o installazioni interrate.

Dimensionamento del cavoScegliere cavi con diametro esterno compatibile con il range di serraggio del PG11 per garantire la corretta compressione della guarnizione e la tenuta stagna.

Controlli periodiciIn ambienti con forte esposizione a vibrazioni o movimenti, verificare periodicamente il serraggio del controdado e della ghiera per mantenere l'efficacia della tenuta.

Combinazione con altri componentiAbbinare il pressacavo a scatole di derivazione e quadri con adeguato grado IP per garantire la protezione dell'intero sistema di cablaggio.

Rispetto delle temperatureVerificare che le temperature di esercizio rientrino nei limiti del nylon 6.6 e dell'EPDM per mantenere le proprietà meccaniche e di tenuta dei materiali.

Installazioni multiplePer quadri con più ingressi cavi, mantenere distanze adeguate tra i pressacavi per facilitare le operazioni di serraggio e manutenzione.

Serraggio correttoNon serrare eccessivamente la ghiera per evitare di danneggiare l'isolamento del cavo. Un serraggio eccessivo può compromettere anche la guarnizione stessa.

Verifica prima della tensioneControllare sempre che tutti i pressacavi siano correttamente installati e serrati prima di mettere sotto tensione l'impianto elettrico.

Compatibilità del cavoUtilizzare esclusivamente cavi con diametro esterno rientrante nel range previsto per il PG11. Cavi sottodimensionati compromettono la tenuta stagna.

Integrità delle guarnizioniPrima dell'installazione verificare che le guarnizioni in EPDM non presentino tagli, lacerazioni o deformazioni permanenti che potrebbero ridurre la tenuta.

Protezione da agenti aggressiviPur essendo resistente a molti agenti chimici, verificare la compatibilità specifica con sostanze particolarmente aggressive presenti nell'ambiente di installazione.

Manutenzione in sicurezzaPer interventi di manutenzione o sostituzione, togliere sempre tensione all'impianto e verificare l'assenza di tensione prima di intervenire sui pressacavi.

Qual è il diametro dei cavi compatibili con il passo PG11?Il passo PG11 è progettato per cavi con diametro esterno compreso tipicamente tra 5 e 10 mm, ma è necessario verificare le specifiche del range di serraggio riportate sulla confezione per il corretto dimensionamento.

Il pressacavo IP68 può essere utilizzato sott'acqua in modo permanente?Sì, il grado IP68 indica protezione contro immersione continua in acqua. La profondità e durata dell'immersione dipendono dalle specifiche del fabbricante, ma generalmente è adatto per installazioni permanentemente sommerse.

Che differenza c'è tra EPDM e altre gomme per guarnizioni?L'EPDM (etilene-propilene-diene) offre eccellente resistenza all'invecchiamento, agli agenti atmosferici, all'ozono e mantiene elasticità in un ampio range di temperature, superiore a gomme standard.

Il nylon 6.6 resiste ai raggi UV per installazioni esterne?Il nylon 6.6 ha buona resistenza ai raggi UV e agli agenti atmosferici, rendendolo adatto per installazioni esterne. Per esposizioni prolungate al sole diretto, verificare eventuali trattamenti UV-stabilizzanti.

È necessario utilizzare nastro sigillante sulla filettatura?No, la tenuta stagna è garantita dalle guarnizioni in EPDM e non dalla filettatura. Il controdado serve solo per il fissaggio meccanico al pannello.

Posso riutilizzare il pressacavo dopo averlo smontato?È possibile riutilizzarlo se le guarnizioni non presentano deformazioni permanenti o danni. In caso di dubbio sulla tenuta, è consigliabile sostituire il componente per mantenere il grado IP68.
